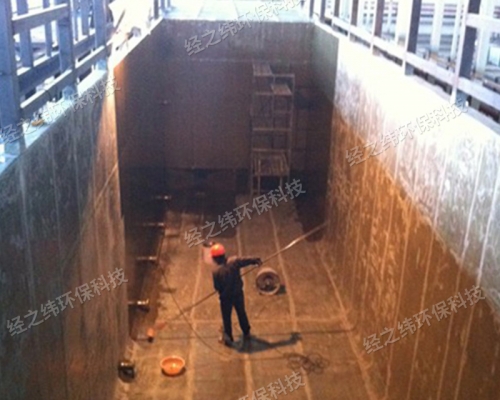

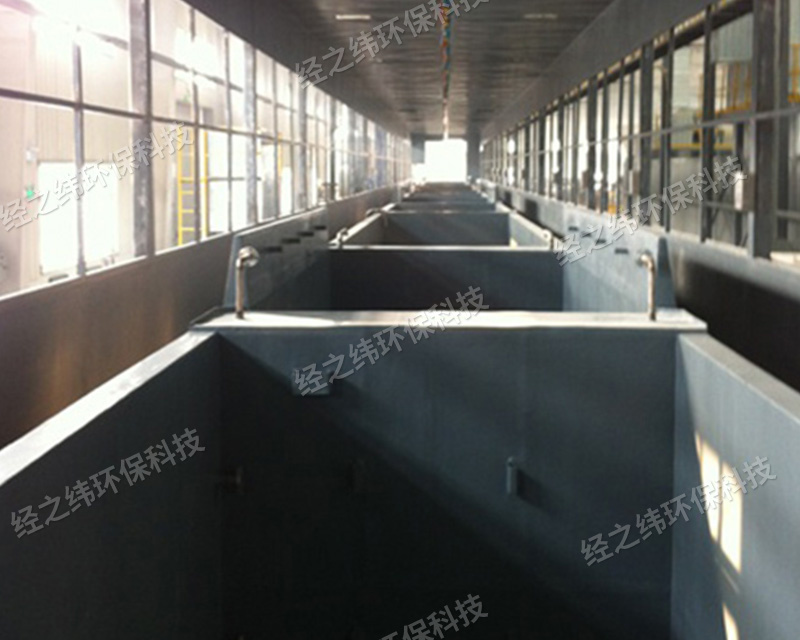

玻璃钢（FRP）防腐工程的质量问题往往源于材料选型、施工工艺及环境适应的系统性失误。以下是七大类高频问题及其深层技术解析：

一、树脂选型失当——腐蚀防护失效的根源

- 错误案例：

在含氢氟酸工况（如光伏酸洗线）误用环氧树脂（耐HF浓度＜5%），仅3个月即出现树脂粉化。

- 科学选型法则：

- 氢氟酸环境：必须选用乙烯基酯树脂（双酚A型），耐HF浓度可达20%；

- 混合溶剂环境：采用呋喃树脂（耐丙酮、二甲苯等极性溶剂）；

- 温度＞80℃：切换为高温固化型环氧酚醛树脂（HDT≥150℃）。

二、层间结hjc黄金城不足

- 工艺缺陷：

层间施工间隔＞30分钟，或未打磨已固化表面，导致粘结强度下降60%。

- 核心控制点：

- 凝胶窗口期施工：在树脂初凝（巴柯尔硬度30-40）时铺覆下一层；

- 阶梯式增厚法：单次铺层厚度≤0.5mm，总厚＞3mm时需分日施工；

- 层间处理：砂纸打磨Ra≥50μm，丙酮擦拭去除脱模剂残留。

三、固化缺陷

冬季施工未控温，5℃环境下固化度仅65%（国标要求≥85%），使用半年后起泡脱落。

- 精准固化策略：

- 温度-时间函数：

- 10℃环境：固化时间延长至标准2.5倍；

- ＞30℃环境：添加0.1%阻聚剂（如对苯二酚）防爆聚；

- 固化度检测：巴柯尔硬度≥40（树脂面）/≥35（增强面）为合格。

四、应力开裂

- 失效机理：

设备转角未做R过渡（半径＜10mm），导致应力集中系数＞5，在温度循环下产生微裂纹。

- 防裂设计铁律：

- 曲率半径：内角R≥10mm，外角R≥5mm；

- 补强结构：T型连接处增加三角形肋板（厚度≥本体1.5倍）；

- 热应力补偿：每3m设置伸缩缝（填充弹性硅橡胶）。

五、渗透腐蚀——界面破坏的连锁反应

- 触目惊心的数据：

碳钢基体喷砂粗糙度＜50μm时，FRP层使用2年后渗透腐蚀深度可达3mm。

- 防护方案：

- 基体处理：Sa2.5级喷砂（粗糙度60-100μm）+ 环氧底涂（干膜厚≥150μm）；

- 阻渗层设计：

- 首层采用玻纤表面毡（30g/m?）阻断毛细通道；

- 添加2%石墨烯至树脂，降低渗透率90%。

六、UV老化

- 加速老化实验：

未添加UV吸收剂的普通FRP，在QUV测试1000h后抗弯强度衰减40%。

- 抗老化技术组合：

- 树脂改性：加入0.5%纳米TiO?（金红石型）反射紫外线；

- 面层防护：

- 外层铺放氟碳纤维毡（耐候性提升8倍）；

- 涂覆聚氨酯面漆（含受阻胺光稳定剂）。

七、安装应力损伤

- 吊装悲剧：

直径4m的FRP储罐未使用专用吊具，钢丝绳挤压导致罐体局部开裂。

- 安全准则：

- 吊点设计：预埋304不锈钢吊耳（厚度≥10mm），禁止直接捆绑罐体；

- 基础适配：

- 鞍座包角≥120°，衬垫橡胶板（硬度邵氏A60-70）；

- 滑动端预留位移量：ΔL=α×L×Δt（α=2.0×10??/℃）。

系统解决之道：全流程质控节点

1. 设计阶段：

 - 介质分析（离子浓度/温度/相态）→树脂选型矩阵图；

 - ANSYS模拟热应力分布→优化结构补强方案。

2. 施工阶段：

 - 环境温湿度实时监测（＞85%RH时停工）；

 - 每道工序巴柯尔硬度检测（数据联网可追溯）。

3. 验收阶段：

 - 电火花检测（电压5000V/mm，无火花为合格）；

 - 敲击法（0.5kg铜锤）全表面排查脱层异响。
