一、前言

玻璃钢防腐是一种常见的防腐蚀技术，广泛应用于化工、石油、电力、冶金等行业的设备和管道防腐。玻璃钢具有优异的耐腐蚀性、耐磨性、耐温性和强度，能够有效地保护设备和管道免受腐蚀介质的侵蚀，延长其使用寿命。

二、施工准备

1. 材料准备

玻璃纤维布：选用无碱或中碱玻璃纤维布，其规格和性能应符合设计要求。

树脂：常用的树脂有不饱和聚酯树脂、环氧树脂和乙烯基酯树脂等，应根据具体的使用环境和要求选择合适的树脂。

固化剂、促进剂：根据树脂的种类和施工环境选择合适的固化剂和促进剂。

其他辅助材料：如稀释剂、消泡剂、颜料等。

2. 工具准备

喷枪、刷子、滚筒、刮刀等涂覆工具。

打磨机、抛光机等表面处理工具。

通风设备、照明设备、安全防护用品等。

3. 基层处理

对被防腐的设备和管道表面进行清理，去除油污、灰尘、铁锈等杂物。

对表面进行打磨，使其平整、光滑，露出金属光泽。

用清洁剂清洗表面，去除残留的油污和杂质。

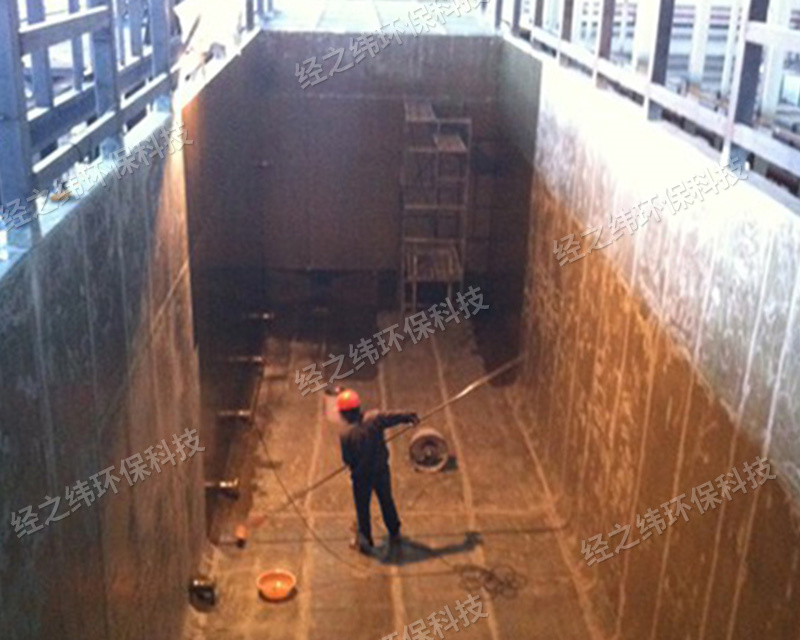

三、施工工艺

1. 打底

在处理好的基层表面涂刷一层树脂打底，使其充分渗透到基层中，增强附着力。

打底树脂的厚度一般为 0.1 - 0.2mm。

2. 贴布

将玻璃纤维布按照设计要求裁剪成合适的尺寸和形状。

用刷子或滚筒将树脂均匀地涂覆在玻璃纤维布上，使其充分浸润。

将浸润好的玻璃纤维布贴在基层表面，用刮刀将其压实，排除气泡和多余的树脂。

相邻的玻璃纤维布之间应搭接 50 - 100mm，确保无空鼓和褶皱。

3. 多层贴布

根据设计要求，重复贴布步骤，直至达到规定的层数和厚度。

每贴一层布，应等待前一层树脂固化后再进行下一层的施工。

4. 表面处理

当玻璃钢层固化后，用打磨机对表面进行打磨，使其平整、光滑。

用抛光机对表面进行抛光，提高表面光洁度。

5. 涂面漆

在打磨好的玻璃钢表面涂刷一层面漆，以增加其耐腐蚀性和美观度。

面漆的种类和颜色应根据设计要求选择。

四、质量控制

1. 原材料质量控制

对购进的玻璃纤维布、树脂、固化剂、促进剂等原材料进行检验，确保其质量符合相关标准和设计要求。

2. 施工过程质量控制

对基层处理、打底、贴布、固化等施工过程进行监督和检查，确保施工工艺符合要求。

对每一道工序进行验收，不合格的工序应及时返工。

3. 成品质量检验

对完成的玻璃钢防腐层进行外观检查，表面应平整、光滑、无气泡、无裂纹、无空鼓等缺陷。

对防腐层的厚度进行检测，应符合设计要求。

进行附着力测试，确保防腐层与基层之间的附着力符合要求。

五、注意事项

1. 施工环境

施工环境温度应在 15 - 30℃之间，相对湿度不宜大于 80%。

施工现场应通风良好，避免在封闭的环境中施工。

2. 安全防护

施工人员应佩戴好安全防护用品，如安全帽、手套、口罩等。

树脂和固化剂等材料具有刺激性和毒性，应避免接触皮肤和吸入其挥发气体。

3. 施工顺序

施工应按照设计要求的顺序进行，先底层后面层，先局部后整体。

4. 固化时间

树脂的固化时间应根据施工环境和树脂的种类进行调整，确保固化充分。

六、结语

玻璃钢防腐施工工艺是一项复杂而重要的工作，需要严格按照施工要求和质量标准进行操作。只有在施工过程中做好各项准备工作，加强质量控制，注意安全防护，才能保障玻璃钢防腐层的质量和性能，为设备和管道的长期稳定运行提供可靠的保障。

例如，在化工行业的储罐防腐中，采用玻璃钢防腐工艺能够有效地防止化学介质对储罐的腐蚀，延长储罐的使用寿命，降低维修成本。又如，在电力行业的烟囱防腐中，玻璃钢防腐层能够承受高温、酸碱等恶劣环境的侵蚀，保障烟囱的安全运行。

总之，玻璃钢防腐施工工艺在工业领域中具有广泛的应用前景和重要的意义。
